Maqueta del Cutty Sark 3

Construcción  desde planos.
 Pasamos a la construcción sobre planos, utilizare los planos que venden en la tienda de recuerdos del propio Cutty Sark en Greenwich, los tendré que adaptar pues están en escala 3/32”=1 foot.


Cubiertas.


Se inicia por la reforma de la placa de la cubierta de proa, pues no se parece en nada a la del plano

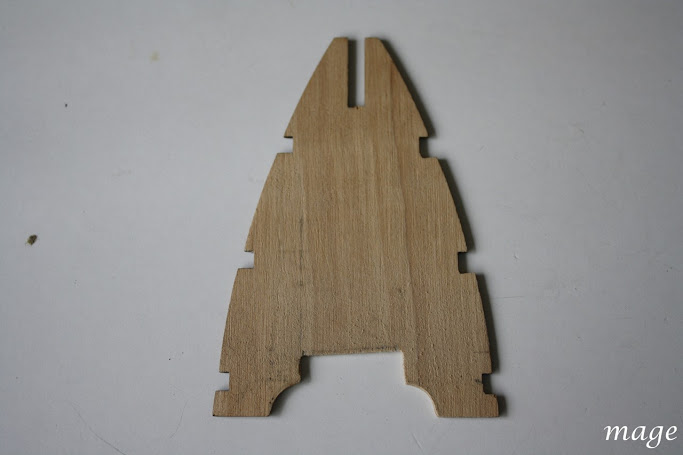

Cubierta del kit

                                             Cubierta reformada


Para imitar el tablazón uso tiras de tilo  2X0, 6  mm.

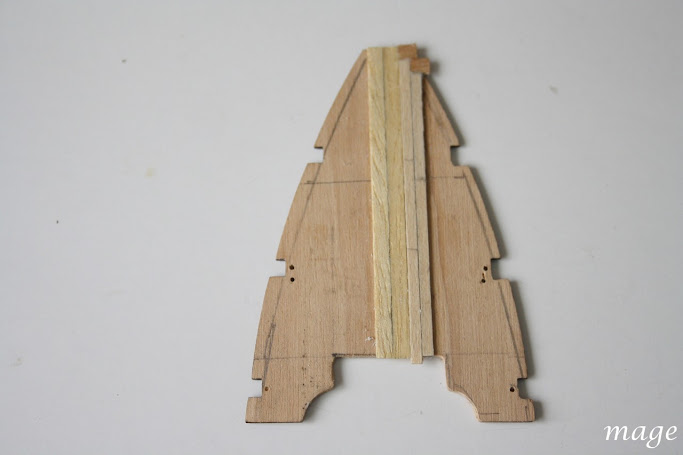

Inicio del tablazón de proa

Inicio del tablazón de la cubierta principal.

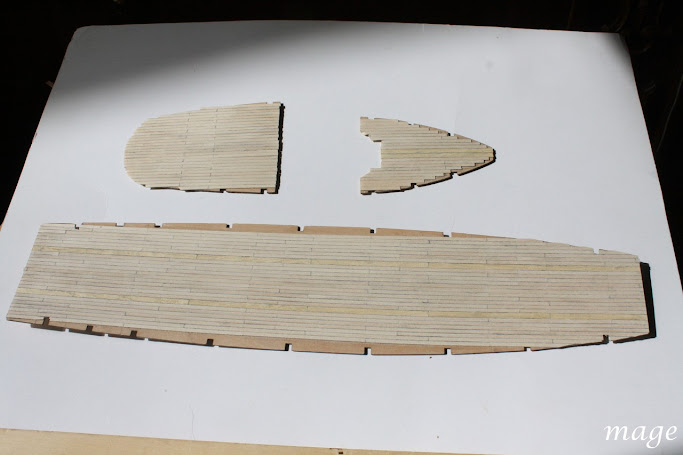

Cubiertas tableadas.


 Pego las cubiertas en el lugar correspondiente del casco.

Cubierta principal cerrada.

Coloco así mismo los trancaniles.

Trancanil de popa

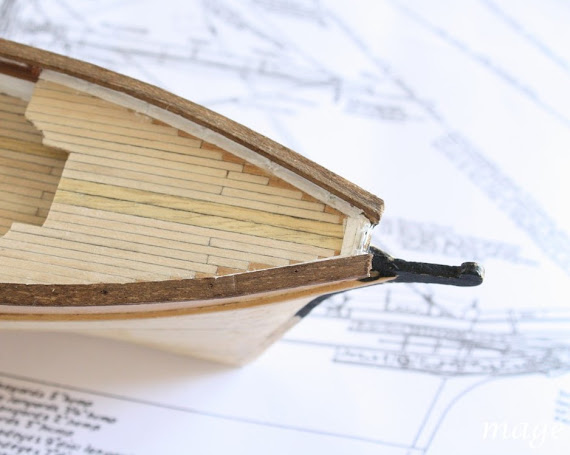

Trancanil de proa
































Decoración del interior de las amuradas

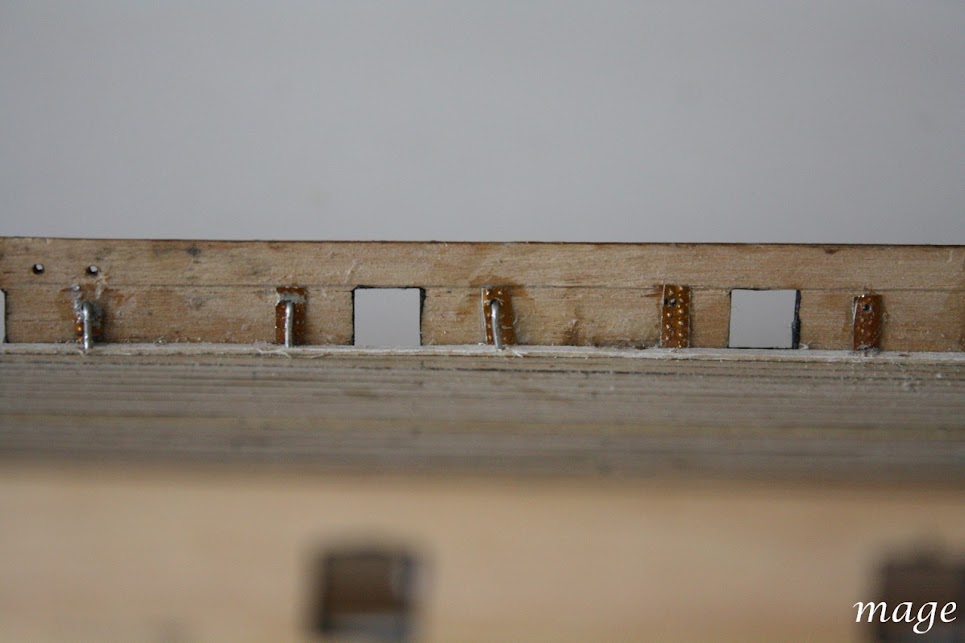

Colocación de las placas de metal y puntales de alambre, hacen la función de los barraganetes

Piezas de los “barragane
“Barraganetes” y puntales.


Por encima de los de la cubierta principal coloco un listón de nogal de 2x1 mm que hace las veces de regala y en el canto de estas las mesas de guarnición del mismo listón.

El Cutty Sark lleva, en la parte superior de la borda, una serie de portillas, unas simuladas y otras practicables, pintadas de blanco con marcos de madera.
Partiendo de una chapa de manzonia  de 5x 0,6 mm realizamos las portillas.

Portillas cortadas en bruto


Pintamos la amurada de blanco y pegamos las chapas por encima de la regala, colocamos también unos trozos de listoncillo haciendo de separación entre las portillas.







De la misma chapa, recubrimos el interior de la amurada de la toldilla.



La amurada de castillo de proa se refuerza con piezas triangulares de metal y se pinta de blanco.
