Tubo
adaptador de Pentax a Canon.
Para utilizar en una cámara Canon EOS (Canon EOS 1000D) un
objetivo Pentax analógico de parámetros 1:2,8 40 mm.
Es necesario decir que al hacer este adaptador el sistema de
enfoque queda totalmente manual y solo sirve para macro.
Se usan la tapa del cuerpo de la cámara
Canon y la tapa trasera del objetivo, uniéndolas con una lamina de latón fijada
con pequeños tornillos.
 |
| Tapas empleadas |
Se cortan el fondo de las tapas
dejando solo los anillos.
 |
Corte de la tapa de Pentax.
 |
Anillos
formados por el cote del fondo de las tapas.
|

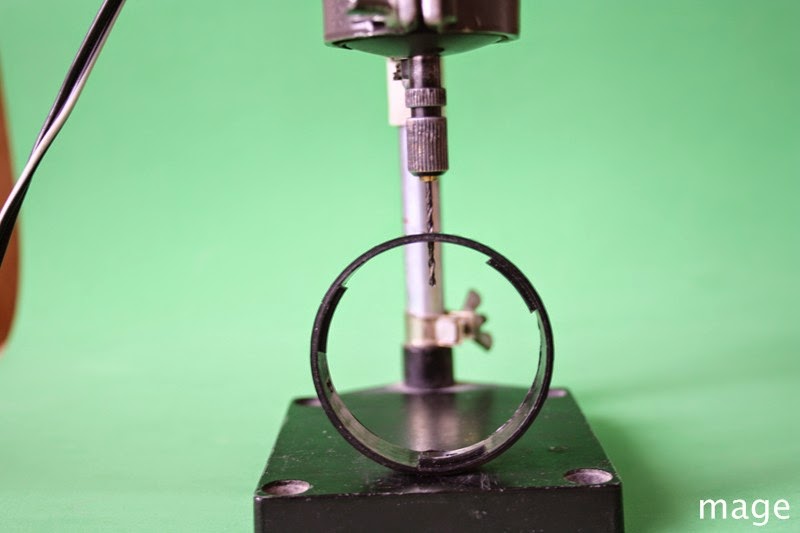

Se taladran tres orificios equidistantes en cada anillo, del
diámetro de los tonillos y a 3-4 mm del borde de unión de ellos.
 |
| Taladrando el anillo. |
Se conforma la chapa de latón en forma circular, de modo que
se ciña al diámetro interior de los anillos y se taladra de forma que coincida
con los agujeros realizados anteriormente. En la parte correspondiente a la
tapa de canon los taladros se han ranurado
para facilitar el ajuste de los anillos.
 |
| Chapa de latón mecanizada y tornillos. |
 |
Piezas del adaptador
mecanizadas.
|
La forma de cartón blanco es para suplementar la diferencia
de diámetro interior de los anillos.
Se pinta de negro la parte interior de la forma de metal
para evitar reflejos indeseados. En mi caso, he optado por pavonarla.
 |
| Pavonado de la forma de latón. |
Se unen los anillos con la pieza de latón, atornillando los
tornillos.
 |
| Montaje de parte de Canon. |
 |
| Anillo de Canon montado. |
 |
| Montaje de la parte de Pentax. |
Resultado final.
Pruebas
