Reparación del Marga y Ana (Carmen II de AL) 6


Luces
He dotado  a la maqueta de las correspondientes luces de balizamiento señales y farolas de trabajo así como las correspondientes a la iluminación ambiental del puente y guardacalor e instrumentación.

Farolas de trabajo

Las farolas que suministra el kit son de aleación blanca ¿peltre? Y carecen de lámpara.

Las he dotado de una lámpara de tres o cuatro mm de 12 V.

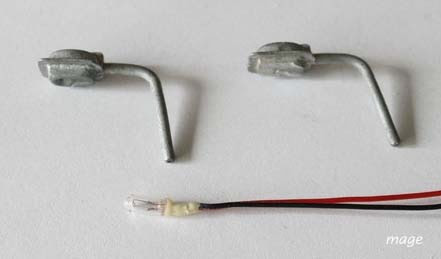

   Farolas y lampara

Para ello se perfora y ranura la parte de la farola que imita la luminaria y en su lugar se fija la lámpara con pegamento epoxi.

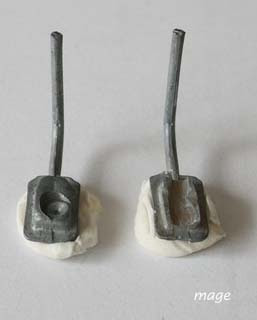

Farolas taladrada y ranurada



Se fijan al los mástiles soldándolas en su lugar y el cable se pasan por el interior de estos.
Farolas popa

Farolas proa

















Luces de situación.

Situadas en el techo de la cabina y con sus correspondientes colores; babor rojo, estribor verde
El cajonete es el de origen del kit,  de madera pintada, el fanal se ha sustituido el de metal del kit por un led de color de tres mm.

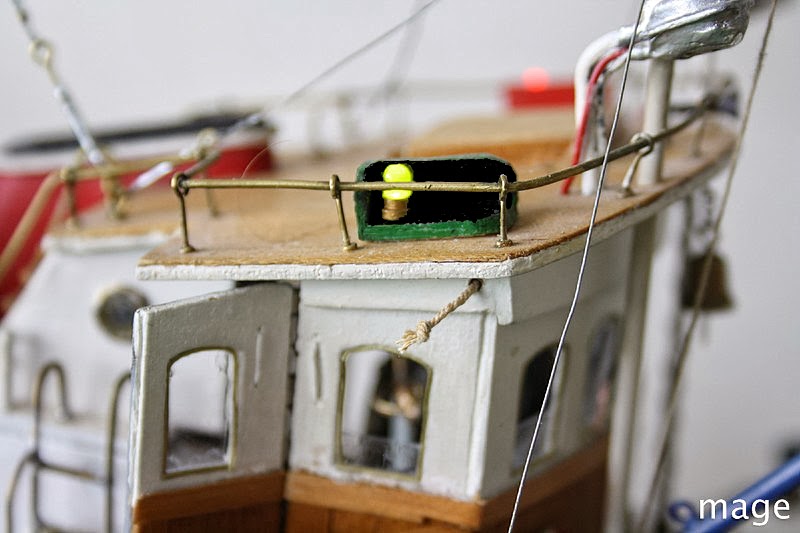

Situación estribor

Fanales o luces de tope

Sustituido el fanal de metal del kit, por un led de tres mm de luz blanca difusa, pintado de metal y practicando en la pintura una ventana para dejar salir un haz de luz.

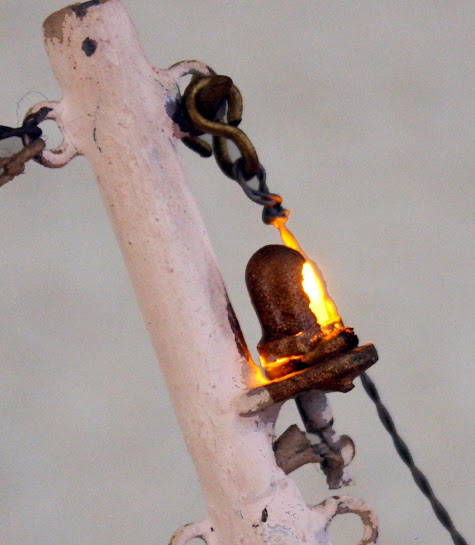

Fanal proa

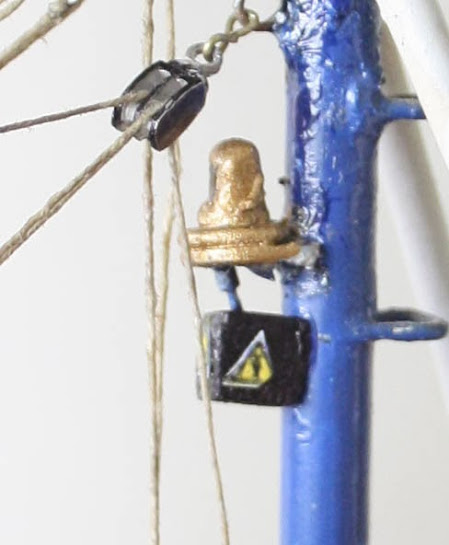

Fanal popa

Como siempre el cable se pasa por el interior del mástil.
En la última reforma, se han añadido una caja de conexiones, realizada en madera pintada y que tapa la entrada de cables al interior del mástil

Detalles palo popel.
Más información de construcción de un fanal:

Otras utilizaciones de Led.

Bitácora

Realizada con un led de cinco mm verde pintado con cobre-latón y una anilla de latón.


Iluminación puente


Led de tres mm luz difusa blanca y alambre de latón.

Radar.

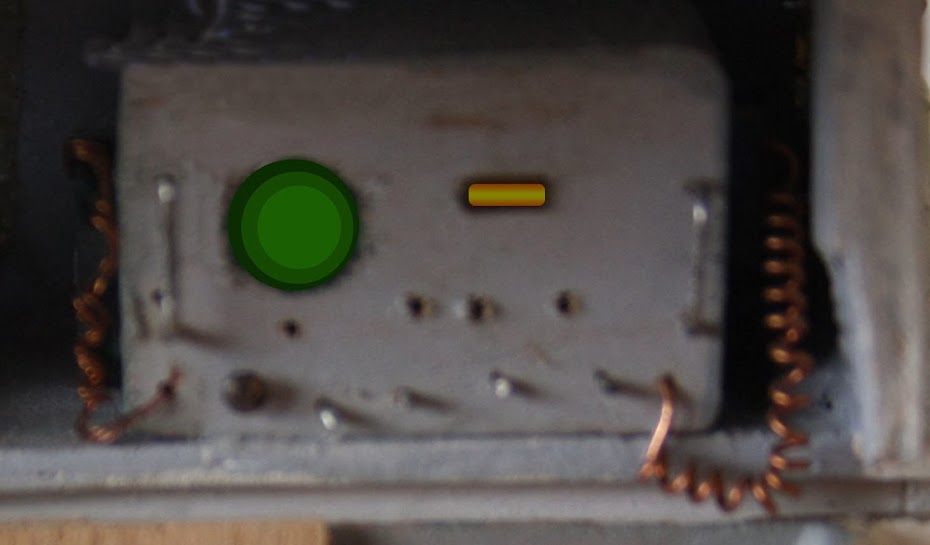

Caja de madera pintada con adornos de latón y cobre. Led verde cortado de cinco mm y naranja rectangular.



Luz señal de Pesca.

Dos leds cilíndricos de tres mm, en serie, uno rojo  y el otro amarillo; debería ser blanco, pero no lo encontré en ese formato y época.


Encima el fanal de tope proel y su caja de conexiones.
