La cámara canon eos utiliza para el enfoque y disparo un cable de tres hilos terminado en un extremo en un Jack de tres vías (estéreo) de 2’5 mm y en el otro dos pulsadores, uno para el enfoque y otro para el disparo, y se le añade un interruptor para la exposición en B; no necesario en este caso.
La instalación de los elementos se hace según el esquema siguiente (fig. 1)
He utilizado, para su realización elementos reciclados de unos auriculares, de una calculadora, y de una placa de electrónica experimental.

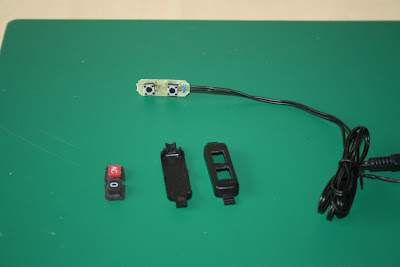

De los auriculares utilizamos el jack, el cable y la caja de control, en la cual colocamos los micro pulsadores, sacados de la placa experimental.
De la botera de goma de la calculadora cortamos dos teclas.
Desmotamos el control de sonido de los auriculares y sustituimos los potenciómetros por los pulsadores, conectándolos según el esquema de la figura 1ª
A la caja de control hacemos unas ventanas, a la medida las teclas y coincidiendo con los pulsadores.
Cerramos la caja y tendremos un mando a distancia que nos permite enfocar y disparar la cámara.
Como el jack de los auriculares es de 3,5 necesitamos un adaptador a 2,5 que es la medida de conector de las cámaras.
Posteriormente, visite una tienda de electrónica y sustituí el cable y el jack por unos nuevos, no salió muy caro.
CABLE PARALELO 2X0.09MM2 APANT CADA HILO 0,5566 €
DOS PULSADORES CI 1,20 €
JACK 2.5MM MACHO ESTÉREO PLÁSTICO 15.072 0,2340 €
Miguel Angel García Estévez (mage)
Julio del 2010.
