Autómata para belén

 Partimos de una figura de resina, que representa un zapatero remendón, de los que antes había en todos los pueblos.


 Se intentará dotar de movimiento y para que sea más vistoso, este movimiento será cosiendo un zapato.

Figura inicial.

 Empiezo “apuntándole”  el brazo derecho, previo taladro de 1mm para hacer la articulación del hombro.

Lineas de corte y taladro.

Figura con el brazo cortado.
 En el taladro de brazo se pega con cianoacrilato un eje realizado en un trocito de alambre con un casquillo de tubo de aluminio.



 Se abre una ventana en la espalda de la figura, para manipular el sistema de movimiento del brazo. El casquillo se fija en la figura, agrandado el taladro del hombro,  con pegamento epoxi,de este modo añadimos material a la fijación.
Se introduce el eje del brazo y se le suelta un trocito de metal para que haga la función de biela (cuidado con los restos de pegamento y/o estaño, el brazo ha de girar libremente)

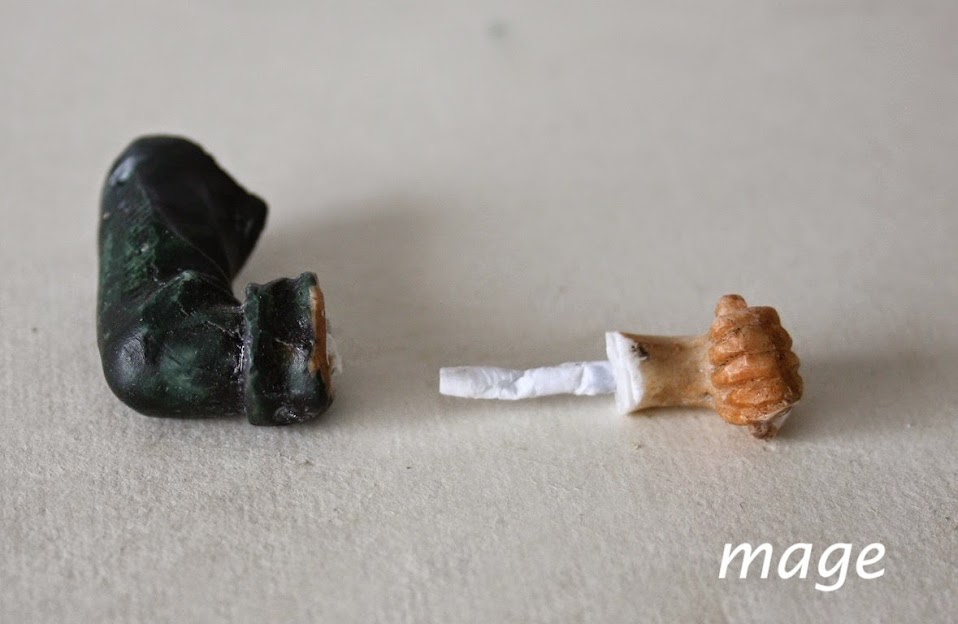

 El antebrazo hay que girarlo 90 º a la derecha, se corta a la altura de la ropa y se taladran ambas partes a testa. Por último, se coloca un pasador para reforzar la nueva unión (como el brazo pesa poco el pasador lo realizo con un tubito de papel  relleno de perdigones).



Se hace un taladro en el puño para colocar la aguja (hecha con un alambre procedente de un clip) y el hilo.




La base de la figura es una simple caja de madera en la que en la tapa se ha fijado el zapatero usando una pistola de silicona caliente. También se sujeta a la tapa el motor con tornillos, previo taladro de la tapa para pasar el eje del motor y la cuerda de transmisión de movimiento motor-brazo.



 El movimiento se realiza con un motor provisto de una pequeña biela que a través de un cable de nailon acciona la biela del brazo. El cambio de dirección se  facilita con una pequeña roldana en un soporte de alambre.



 Para ocultar el motor se emplea una caja de cartón y madera, de este modo se consigue un conjunto mucho más estético.



Como el brazo pesa poco a pesar de los perdigones se pone un pequeño muelle en su biela.

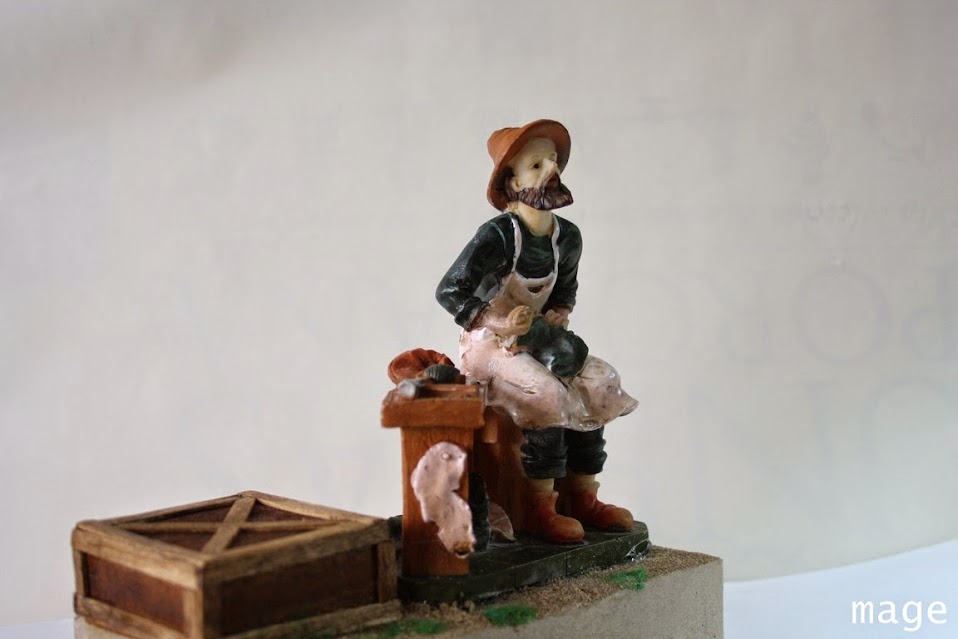

Repasamos de pintura, barniz y decoramos la base con arena de playa.



Video de Funcionamiento


https://plus.google.com/u/1/photos/search/%23Videos?pid=6086841801560435234&oid=116785214758440375511

Mas imágenes
https://plus.google.com/photos/116785214758440375511/albums/6086361050247219697?banner=pwa

Montaje del belem en la Basílica de la Asunción de Nuestra Señora

http://magemodel-climentdetaul.blogspot.com.es/
